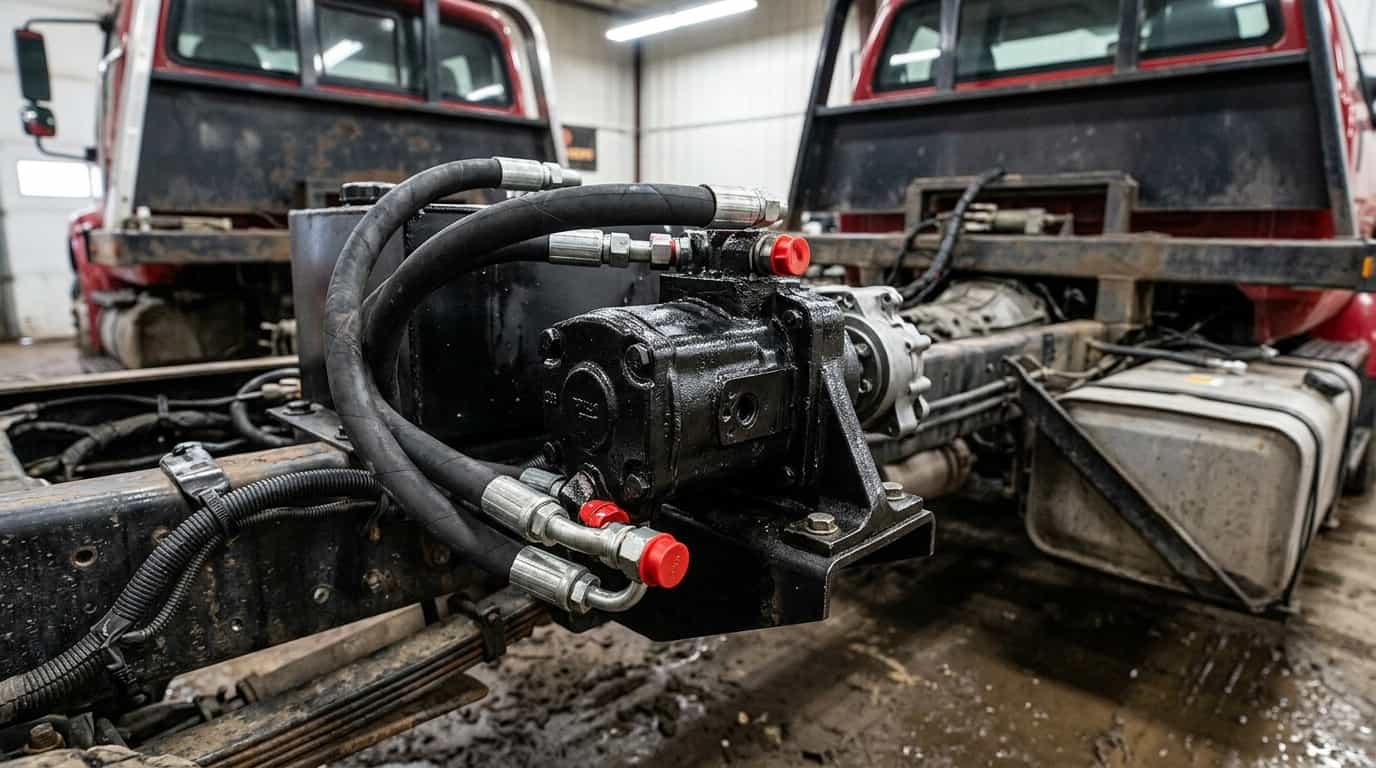

Производительность гидронасоса определяет, с какой скоростью будут двигаться платформа эвакуатора, стрела автовышки и опорные гидроцилиндры. Слишком слабый насос замедляет рабочие операции и перегревает масло из-за продолжительной нагрузки. Избыточная подача тоже создаёт проблемы: распределитель не успевает пропускать поток, движения становятся резкими, а жидкость нагревается при сбросе через клапан.
Перед расчётом нужно собрать характеристики цилиндров, гидромоторов, распределителей и силовой установки автомобиля. Поставки гидро и пневмооборудования в России смотрите на сайте, где можно подобрать насосы, клапаны, толкатели и другие компоненты по рабочим параметрам. Сравнивать оборудование следует по объёму за один оборот, допустимой частоте вращения, давлению, направлению вращения и типу присоединения.
Какие данные потребуются для расчёта
Для каждого гидроцилиндра определяют диаметр поршня, диаметр штока, длину хода и желаемое время выполнения операции. У гидромотора учитывают рабочий объём, требуемую частоту вращения и крутящий момент. Также понадобится знать обороты вала отбора мощности или двигателя, от которого приводится насос. Эти сведения берут из документации оборудования либо получают прямыми измерениями.
У эвакуатора самыми требовательными операциями обычно становятся подъём и сдвижение платформы, работа лебёдки и выдвижение опор. У автовышки рассчитывают подъём стрелы, поворот платформы, вынос опор и работу люльки. Если несколько механизмов могут включаться одновременно, их расходы складывают. Когда система допускает только последовательную работу, ориентируются на потребителя с наибольшей потребностью.
- диаметр и ход каждого гидроцилиндра;
- нужное время полного выдвижения штока;
- рабочее и максимальное давление системы;
- обороты привода гидронасоса;
- расход гидромоторов и одновременно работающих узлов;
- пропускная способность распределителя, фильтра и трубопроводов.
Расчёт расхода для гидроцилиндра
Сначала вычисляют площадь поршня по формуле S = π × D² / 4, где D — внутренний диаметр цилиндра. Затем площадь умножают на длину хода и получают объём масла, необходимый для полного выдвижения. Чтобы определить расход, этот объём делят на желаемое время операции и переводят результат в литры в минуту. Для движения в обратную сторону используется площадь кольца между поршнем и штоком.
Рассмотрим цилиндр диаметром 80 мм с ходом 1000 мм, который должен полностью выдвигаться за 20 секунд. Площадь поршня составляет около 50,3 см², а внутренний объём — примерно 5 литров. Для заполнения за 20 секунд потребуется около 15 л/мин. С учётом утечек, сопротивления магистралей и запаса разумно ориентироваться на подачу порядка 18 л/мин.
| Параметр | Обозначение | Пример |
|---|---|---|
| Диаметр поршня | D | 80 мм |
| Ход цилиндра | L | 1000 мм |
| Время выдвижения | t | 20 секунд |
| Расчётный расход | Q | 15 л/мин |
| Подача с запасом | Qз | Около 18 л/мин |
Подбор рабочего объёма насоса
Подача насоса рассчитывается по формуле Q = V × n × η / 1000. Здесь V означает рабочий объём в кубических сантиметрах за оборот, n — частоту вращения вала, а η — объёмный коэффициент, обычно принимаемый в пределах 0,85–0,95. Деление на 1000 переводит кубические сантиметры в литры. Реальная подача всегда немного ниже теоретической из-за внутренних утечек.
Если насосу требуется выдавать 18 л/мин при 1200 об/мин и коэффициенте 0,9, его расчётный рабочий объём должен составлять примерно 16,7 см³ за оборот. Выбирают ближайшее доступное исполнение, сверяя допустимый диапазон оборотов. Нельзя ставить заметно более производительную модель без проверки распределителя и магистралей. Узкие каналы создадут сопротивление, которое превратит часть мощности в нагрев масла.
Давление и мощность привода
Производительность отвечает за скорость движения, а давление — за развиваемое усилие. Для подъёма тяжёлой платформы или стрелы нужно определить нагрузку на цилиндр с учётом геометрии рычагов. Давление рассчитывают делением требуемого усилия на рабочую площадь поршня. После этого добавляют запас на трение, изменение угла стрелы и кратковременные пиковые нагрузки.
Мощность привода можно оценить по формуле N = p × Q / (600 × η), где p указывается в барах, Q — в литрах в минуту, а η учитывает общие потери. При давлении 180 бар, подаче 18 л/мин и коэффициенте 0,85 потребуется около 6,4 кВт. Коробка отбора мощности, карданный привод и крепление насоса должны выдерживать эту нагрузку без перегрева.
Что проверить перед окончательным выбором
Рассчитанного расхода недостаточно для покупки насоса. Нужно проверить направление вращения, тип вала, расположение портов, допустимое давление и совместимость с рабочей жидкостью. Распределитель, предохранительный клапан и фильтр должны пропускать весь поток с небольшим сопротивлением. Диаметр рукавов подбирают так, чтобы скорость масла не выходила за рекомендуемые пределы.
После монтажа систему запускают без максимальной нагрузки и контролируют давление, шум, температуру и плавность движения. Предохранительный клапан настраивают по манометру, а не по положению регулировочного винта. Если цилиндры двигаются рывками или насос начинает гудеть, проверяют уровень масла, всасывающую магистраль и наличие воздуха. Правильный расчёт подачи помогает получить предсказуемую скорость работы без лишней нагрузки на оборудование.
