Настройки мультиметра: Установите прибор в режим измерения ёмкости, если он поддерживает эту функцию. В противном случае выберите режим измерения сопротивления или постоянного тока.
Проверка на утечку: В режиме измерения сопротивления с учетом накопленной энергии, оставьте щупы на несколько секунд. Результат должен стремиться к бесконечному значению; малые значения говорят о наличии утечек тока.
Необходимые инструменты для проверки конденсатора
Для диагностики элемента требуется наличие следующих средств:
- Мультиметр с функцией измерения емкости, который позволяет точно определить значение.
- Плоскогубцы для снятия проводов с клемм.
- Отвертка для доступа к установочным местам, если необходимо.
- Изолента или термоусадочные трубки для безопасного подключения после проверки.
- Перчатки для защиты рук от возможного электрического удара и осколков.
Подготовив эти инструменты, можно эффективно провести анализ элемента и определить его состояние. Наилучшие результаты будут получены при соблюдении мер безопасности и осторожности при работе с электрическими устройствами.
Определение типа конденсатора: электролитический или пленочный
Первый шаг – осмотреть корпус. У электролитических обычно есть маркировка с полярностью. На пленочных моделях полярность отсутствует.
Обратите внимание на размеры. Пленочные устройства меньше по сравнению с электролитическими, которые, как правило, более объемные.
Проверьте цветовую гамму. Пленочные изделия могут иметь разнообразные оттенки, тогда как электролитические чаще всего окрашены в яркие цвета, такие как синий или черный.
Обратите внимание на электрические характеристики. Пленочные аналоги имеют более высокое сопротивление к утечкам, электролитические могут иметь заметные утечки при тестировании.
Проанализируйте способ применения. Электролиты используются в цепях постоянного тока, а пленочные часто применяются в переменном. Это может дать подсказку при выборе заменителей.
Воспользуйтесь тестером сопротивления. Для пленочных моделей сопротивление будет высоким, тогда как у электролитических значение будет значительно ниже или даже ноль при обратной полярности.
Как правильно отключить конденсатор от цепи
Перед отключением устройства убедитесь в его разряженности. Используйте резистор или специальный инструмент для разрядки, чтобы избежать удара током. Проверьте, присутствует ли напряжение на клеммах с помощью тестера.
Сначала отключите питание от всей системы. Отсоедините проводники, начиная с отрицательной клеммы, затем перейдите на положительную. Это предотвратит короткое замыкание и повреждение компонентов.
Следите за тем, чтобы не повредить соединения. Если устройство требует снятия с электросхемы, аккуратно извлеките его с учетом маркировки, чтобы избежать путаницы. Если используется крепление, отключите его без применения излишнего усилия.
| Шаг | Описание |
|---|---|
| 1 | Разрядите компонент резистором или специализированным инструментом. |
| 2 | Отключите питание от цепи. |
| 3 | Первым отключите проводник с отрицательной полярностью. |
| 4 | Далее отсоедините проводник с положительной полярностью. |
| 5 | Если необходимо, аккуратно снять с креплений. |
Храните отключенные элементы в безопасном месте, избегая механических повреждений или воздействия влаги. Всегда придерживайтесь рекомендаций производителя для конкретной модели. Это значительно повысит безопасность процесса.

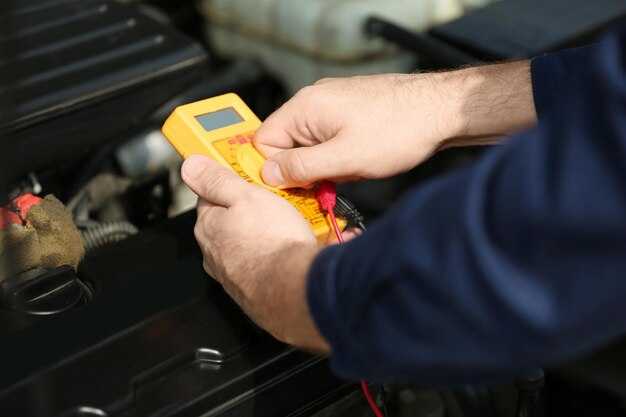

Настройка мультиметра для проверки конденсатора
Выставите переключатель устройства в положение, соответствующее измерению ёмкости. Обычно это обозначается символом ‘с‘, представляющим конденсатор. Если такая опция отсутствует, выберите режим постоянного напряжения, чтобы изменить установленное значение.
Если ваш прибор имеет диапазоны, начните с максимальной ёмкости, чтобы избежать повреждений. Постепенно снижайте диапазон, пока не получите точные показания. Убедитесь, что параметры тестирования соответствуют характеристикам проверяемого элемента.
Перед началом работ желательно разрядить элемент с помощью резистора. Это исключит ошибочные измерения из-за остаточного заряда. Соедините щупы устройства с контактами компонента, соблюдая полярность.
Запишите полученные данные для последующего анализа. Сравните их с паспортными значениями, указанными производителем. Если измеренные значения значительно отклоняются от номинальных, возможно, требуется замена.
Измерение сопротивления конденсатора с помощью мультиметра
Для измерения сопротивления элемента подключите прибор к клеммам. Убедитесь, что электролитический тип разряжен, чтобы избежать повреждений. Включите тестирование в режим «Сопротивление».
Сначала определите, какое значение сопротивления ожидается. Если он исправен, показание должно стремиться к бесконечности, после чего покажет быстрое падение и затем вернется к высокому значению. Для других типов нормальное значение может варьироваться.
Обратите внимание на диапазон: если вы используете прибор с автоопределением, обратите внимание на заданные параметры. Если прибор работает в ручном режиме, выберите наибольший диапазон, затем уменьшайте, чтобы получить более точное значение.
Если сопротивление обнаруживается на уровне нуля или очень низком значении, это свидетельствует о неисправности. При таких результатах стоит рассмотреть возможность замены.
Также следите за величиной показания. Плавный переход к очень высокому значению может указывать на исправность. Быстрое возвращение к нулю свидетельствует о коротком замыкании. Всегда учитывайте значения, полученные в разных режимах, если такая возможность имеется.
В результате, выполнение более глубоких анализов позволит более уверенно определить состояние исследуемого устройства.
Как проверить, разряжен ли конденсатор?
Для более точной оценки можно использовать функцию проверки емкости, если она имеется в вашем устройстве. Сравните измеренное значение с указанным на корпусе. Значительные расхождения свидетельствуют о разряжении.
Важно следовать технике безопасности: работайте в хорошо проветриваемом помещении и используйте защитные очки, чтобы минимизировать риск электрического удара. Разряженный элемент не должен представлять угрозу, но всегда лучше быть осторожным.
Использование функции измерения емкости мультиметра
При наличии возможности выбирайте диапазон напряжения, превышающий ожидаемое значение емкости. После подключения наблюдайте за показаниями на экране. Откорректируйте диапазон, если измерения выходят за пределы установленных значений. В идеале, результаты должны соответствовать характеристикам, указанным на устройстве.
Обратите внимание на стабильность показаний. Если цифры колеблются, это указывает на возможные проблемы с элементом. Сравните результат с номиналом для диагностики. Также стоит учитывать, что некоторые мультиметры могут иметь ограничения по измерению малых емкостей – выбирайте качественное оборудование для повышения точности.
Оценка результата: что означают полученные значения
Если имелись в наличии значения сопротивления, их интерпретация заключается в следующем:
- 0 Огромное значение — короткое замыкание. Необходимо заменить компонент.
- Сопротивление менее 1 Ом — компонент может быть неисправным или на грани выхода из строя.
- Сопротивление от 1 до 100 кОм — нормальная работа. Компонент функционирует должным образом.
- Сопротивление более 100 кОм — возможен его выход из строя при длительной работе.
При оценке напряжения следует учитывать:
- Значение около 0 В — развертка не хранится; нужно обеспечить зарядку.
- Значение, близкое к номинальному — достойная работоспособность. Хранение заряда в пределах нормы.
- Значение, значительно превышающее норму — возможны внутренние повреждения. Рекомендуется замена.
Также важно обратить внимание на время разряда:
- Мгновенное — устраняющая проблема; замена обязательна.
- Медленный разряд — компонент исправен; возможно, требуется лишь периодическая проверка.
Важно знать: нормальные и ненормальные значения для конденсаторов
Емкость измеряется в микрофарадах (µF). Для большинства элементов правильное значение должно находиться в пределах ±10% от номинала. Если емкость значительно ниже, это говорит о необходимости замены.
Импеданс и утечка тока также важны. Нормальный уровень утечки обычно составляет менее 1 мА. Превышение этого значения указывает на нагрев и повреждение.
Следует избегать вида с видимыми повреждениями: трещинами, вздутиями или коррозией на остатках проводящих дорожек. Такие симптомы часто свидетельствуют о неисправностях.
При тестировании на емкость необходимо использовать режим измерения, который подходит для данной величины. Важно сравнить полученные результаты с заводскими спецификациями, чтобы установить нужные параметры.
Проверка конденсатора на наличие утечек
| Параметр | Значение | Статус |
|---|---|---|
| Сопротивление 0 Ом | 0 | Неисправен |
| Сопротивление менее 1 МОм | <1 МОм | Подозрительно |
| Сопротивление более 1 МОм | >1 МОм | Рабочий |
В случае сомнений, лучше заменить элемент на новый для избежания дальнейших неисправностей в электрической системе. Обратите внимание на внешние повреждения, такие как вмятины или коррозия.
Рекомендации по замене неисправного конденсатора
При замене неисправного элемента выбирайте компоненты с аналогичными характеристиками, обращая внимание на номинальное напряжение и емкость. Рекомендуется использовать детали от известных производителей для повышения надежности.
При установке нового прибора следите за полярностью. Неправильное подключение может привести к его выходу из строя и повреждению других частей электрооборудования. Проверьте распиновку на старом элементе перед его удалением.
Обеспечьте качественное соединение проводов, используйте термоусадочные трубки или изоленту для защиты от короткого замыкания. Очистите места соединений от коррозии и загрязнений для предотвращения проблем в будущем.
Перед включением системы убедитесь, что все соединения выполнены корректно. Проверьте визуально отсутствие повреждений и слабых мест. Убедитесь в отсутствии ненужных контактов, которые могут вызвать перебои в работе.
Рекомендуется провести кратковременное тестирование после установки нового элемента. Дайте системе поработать на малых оборотах, наблюдая за поведением приборов и узлов, чтобы выявить возможные проблемы.
Храните старый элемент до полной уверенности в работоспособности замененного компонента. Это поможет не только для анализа, но и при возникновении неожиданных вопросов во время эксплуатации.
